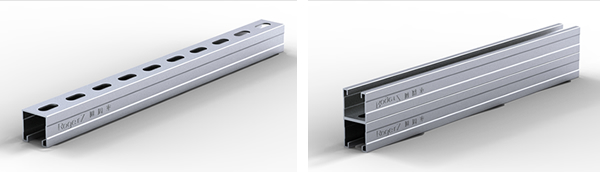

技术参数
★材料:Q235B
★表面处理:预镀锌8~20um;热浸锌45~80um
★卷边方正,内带锯齿,有效抗剪、止滑、抗冲击
★表面刻有辅助标距,及 商标,谨防假冒
★标准长度,方便运输,腰型安装孔,灵活方便
截面高度 mm |
标准长度 m |
壁厚 mm |
重量 Kg/m |
品名
|
21 |
6 |
2.0 |
1.438 |
C21 |
41 |
6 |
2.0 |
2.080 |
C41 |
52 |
6 |
2.5 |
2.942 |
C52 |
72 |
6 |
2.75 |
4.101 |
C72 |
截面高度 mm |
标准长度 m |
壁厚 mm |
重量 Kg/m |
品名
|
41 |
6 |
2.0 |
2.904 |
C21D |
82 |
6 |
2.0 |
4.188 |
C41D |

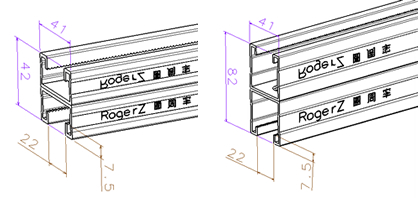

技术参数 |
槽钢截面 |
||||||
品名 |
C21 |
C41 |
C52 |
C72 |
C21D |
C41D |
|
壁厚 mm |
2.0 |
2.0 |
2.5 |
2.75 |
2.0 |
2.0 |
|
截面积 mm2 |
165.3 |
245.1 |
352.1 |
492.8 |
330.6 |
490.3 |
|
屈服强度 N/mm2 |
290.0 |
270.0 |
280.0 |
270.0 |
290.0 |
270.0 |
|
容许拉应力N/mm2 |
188.3 |
175.3 |
181.8 |
175.3 |
188.3 |
175.3 |
|
容许剪应力N/mm2 |
108.7 |
101.2 |
105.0 |
101.2 |
108.7 |
101.2 |
|
弹性模量 N/mm2 |
210000 |
210000 |
210000 |
210000 |
210000 |
210000 |
|
剪切模量 N/mm2 |
81000 |
81000 |
81000 |
81000 |
81000 |
81000 |
槽钢选用表
品名 |
C21 |
C41 |
C52 |
C72 |
C21D |
C41D |
||||||
跨距 cm |
最大荷载 KN |
扰度 mm L/200 |
最大荷载 KN |
扰度 mm L/200 |
最大荷载 KN |
扰度 mm L/200 |
最大荷载 KN |
扰度 mm L/200 |
最大荷载 KN |
扰度 mm L/200 |
最大荷载 KN |
扰度 mm L/200 |
25 |
2.53 |
<1 |
7.08 |
<1 |
12.36 |
<1 |
21.75 |
<1 |
3.00 |
<1 |
6.00 |
<1 |
50 |
1.27 |
1.7 |
3.56 |
<1 |
6.20 |
<1 |
10.92 |
<1 |
3.00 |
<1 |
6.00 |
<1 |
75 |
0.82 |
3.8 |
2.37 |
1.9 |
4.13 |
1.5 |
7.27 |
1.1 |
2.42 |
2.0 |
6.00 |
<1 |
100 |
0.45 |
5.0 |
1.77 |
3.3 |
3.07 |
2.7 |
5.45 |
1.9 |
1.81 |
3.6 |
5.19 |
1.7 |
125 |
0.28 |
6.3 |
1.41 |
5.2 |
2.47 |
4.2 |
4.35 |
3.0 |
1.44 |
5.7 |
4.14 |
2.6 |
150 |
0.19 |
7.5 |
1.17 |
7.4 |
2.05 |
6.1 |
3.62 |
4.3 |
1.09 |
7.5 |
3.44 |
3.8 |
175 |
0.14 |
8.8 |
0.86 |
8.8 |
1.75 |
8.3 |
3.09 |
5.8 |
0.79 |
8.8 |
2.94 |
5.2 |
200 |
0.10 |
10.0 |
0.65 |
10.0 |
1.40 |
10.0 |
2.67 |
7.6 |
0.59 |
10.0 |
2.56 |
6.8 |
225 |
0.07 |
11.3 |
0.51 |
11.3 |
1.09 |
11.3 |
2.39 |
9.6 |
0.46 |
11.3 |
2.27 |
8.6 |
275 |
0.05 |
12.5 |
0.40 |
12.5 |
0.87 |
12.5 |
2.14 |
11.9 |
0.36 |
12.5 |
2.03 |
10.6 |
300 |
0.04 |
13.8 |
0.32 |
13.8 |
0.71 |
13.8 |
1.84 |
13.8 |
0.28 |
13.8 |
1.84 |
12.8 |
槽钢轴向受压容许承载力表
品名 |
C21 |
C41 |
C52 |
C72 |
C21D |
C41D |
长度cm |
承载力KN |
承载力KN |
承载力KN |
承载力KN |
承载力KN |
承载力KN |
25 |
28.65 |
42.69 |
63.61 |
85.84 |
60.97 |
85.41 |
50 |
22.42 |
39.78 |
60.57 |
82.05 |
55.21 |
81.40 |
75 |
14.81 |
36.19 |
56.29 |
76.52 |
47.72 |
75.71 |
100 |
9.54 |
31.68 |
51.11 |
69.87 |
38.44 |
68.83 |
125 |
6.49 |
26.47 |
44.88 |
61.87 |
29.50 |
60.56 |
150 |
4.67 |
21.44 |
38.12 |
53.04 |
22.53 |
51.55 |
175 |
3.51 |
17.24 |
31.74 |
44.50 |
17.50 |
42.99 |
200 |
|
13.97 |
26.30 |
37.07 |
13.88 |
35.67 |
225 |
|
11.46 |
21.90 |
30.98 |
11.25 |
29.72 |
250 |
|
9.54 |
18.41 |
26.10 |
9.28 |
24.99 |
275 |
|
8.05 |
15.63 |
22.20 |
7.79 |
21.23 |
300 |
|
6.88 |
13.41 |
19.07 |
6.62 |
18.22 |
325 |
|
5.94 |
11.62 |
16.54 |
|
15.79 |
350 |
|
5.17 |
10.16 |
14.46 |
|
13.80 |
375 |
|
|
8.95 |
12.75 |
|
12.16 |
400 |
|
|
7.94 |
11.32 |
|
10.79 |
